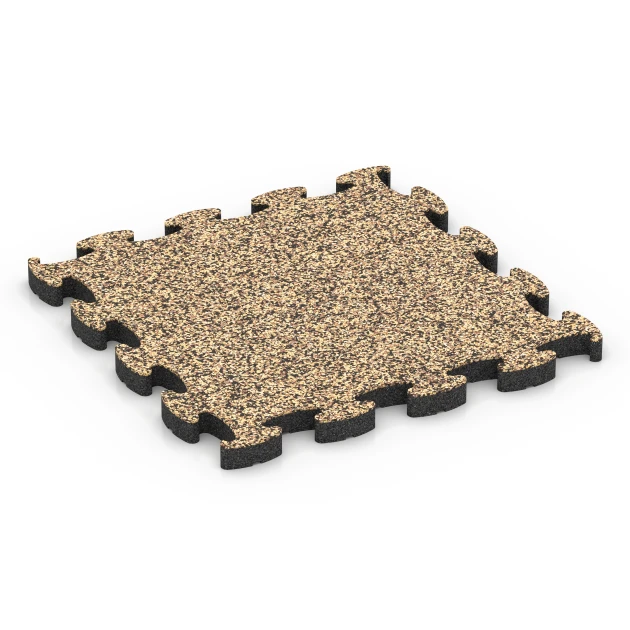

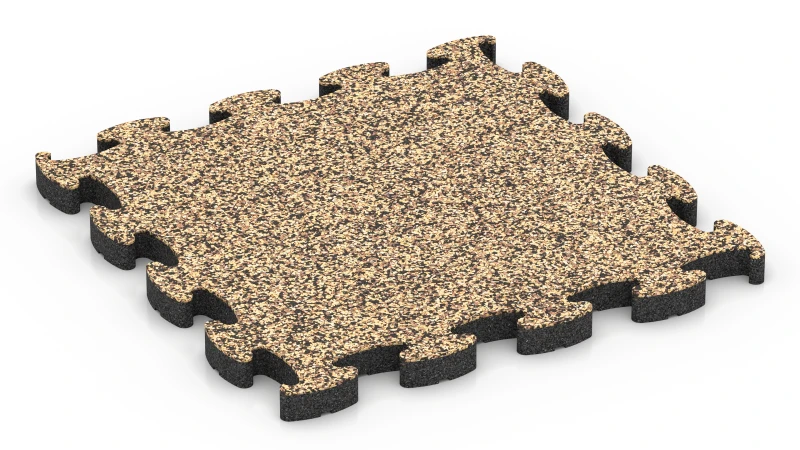

Ballspielplatte XT "Rattan Lounge"
- /
-
Versandfertig
in ca. 3-4 Wochen – Artikel wird neu hergestellt - 110,55 € / 5,03 Stück / m²
- (4,87 kg / Stück)
EAN: 4251469369573 | Artikelnummer: 6957
Die Ballspielplatte Typ XT ist eine kalibrierte, 2,8 cm starke Platte mit einer Nutzschicht aus durchgefärbtem EPDM. Zwischen den verlegten Platten bleibt nur eine feine Haarfuge. Dadurch wirkt das Spielfeld wie ein gegossener Belag. Der Plattenkorpus aus feinem Granulat sorgt für einen gleichmäßigen Ballabsprung. Der Belag ist griffig, rutschhemmend, farbstabil und wetterfest.
Wie spielt es sich auf der Ballspielplatte?
Ob Basketball im Garten, Streetball auf dem Schulhof oder Fußball auf dem Kleinspielfeld: Der Ball springt gleichmäßig und berechenbar ab. Beim Abstoppen und Drehen finden die Schuhe guten Halt. Das Dribbeln ist deutlich leiser als auf Beton oder Asphalt. Davon profitieren auch die Nachbarn.
Wie frei lässt sich das Spielfeld gestalten?
Das Spielfeld kann rechteckig sein, in einer oder mehreren Farben. Möglich sind aber auch Bögen und Kreise. So lassen sich Zonen in einer zweiten Farbe in das Spielfeld legen, zum Beispiel der Bereich unter dem Korb oder der Mittelkreis. Gegen Aufpreis schneidet WARCO die Platten dafür in der Fertigung passgenau und verlegefertig zu. Dazu braucht WARCO eine Zeichnung der Fläche als DXF-Datei. Für Flächen mit geraden Kanten erstellt man sie ganz einfach mit dem Verlegeplaner im WARCO-Shop.
Wie ist die Ballspielplatte aufgebaut?
Die Platten haben zwei Schichten mit unterschiedlichen Aufgaben. Oben liegt die Nutzschicht aus neu hergestelltem, vollständig durchgefärbtem EPDM-Gummigranulat. Deshalb behalten die Platten ihre Farbe, auch wenn sich die Oberfläche mit der Zeit abnutzt. Darunter liegt der Plattenkorpus aus feinem ELT-Granulat, das aus recycelten Altreifen gewonnen wird. Er ist so gefertigt, dass der Ball gut abspringt. Die Ballspielplatte wiegt rund 24,5 kg pro Quadratmeter. Frisch ausgepackt riechen die Platten manchmal nach Gummi. Im Freien verfliegt der Geruch jedoch bald.
Wie wird das Spielfeld verlegt und gepflegt?
Die Platten werden nur aufgelegt, ohne Kleben oder Schrauben. Der Untergrund muss dauerhaft tragfähig, stabil und weitgehend eben sein. Auf Beton oder Asphalt ist kein weiterer Unterbau nötig. Auf gewachsenem Boden braucht es eine Tragschicht, etwa aus Kiesgittern, die mit Splitt gefüllt sind. Die gerundete Puzzleverzahnung verbindet die Platten miteinander. Dadurch heben sich die Kanten nicht an. Regen läuft durch die Platten hindurch und fließt auf Beton oder Asphalt an der Unterseite dem Gefälle nach ab. Frost schadet den Platten nicht. Laub und Sand entfernt man mit dem Besen oder dem Gartenschlauch. Ist ein stark bespielter Bereich abgenutzt, etwa unter dem Korb, tauscht man dort einzelne Platten aus.
Rabatt
Produkt-Highlights
Vorteile
Produktdetails – Material und Struktur
Vergleichswerte
EPDM steht für Ethylen-Propylen-Dien-Kautschuk, einen synthetischen Kautschuk aus Ethylen, Propylen und einem geringen Dienanteil. EPDM-Granulat besteht aus einer zerkleinerten, vulkanisierten Gummimischung auf Basis dieses Kautschuks. Es wird vor allem für farbige und witterungsbeständige Oberflächen eingesetzt.
Der Dienanteil stellt die Reaktionsstellen bereit, an denen sich die Molekülketten bei der Vulkanisation zu einem elastischen Netzwerk verbinden. Zusammensetzung und Vernetzungsgrad bestimmen Eigenschaften wie Härte, Elastizität sowie Wärme-, Kälte- und Medienbeständigkeit.
Da die Hauptkette des EPDM weitgehend gesättigt ist, bietet der Kautschuk eine hohe Beständigkeit gegen Ozon, UV-Strahlung und Alterung. Er bleibt auch bei Kälte elastisch und ist gegenüber Wasser sowie verdünnten Säuren und Laugen beständig. Mineralöle und Kraftstoffe können EPDM dagegen quellen lassen.
Das bei WARCO verwendete farbige EPDM-Granulat wird neu hergestellt und bereits in der Gummimischung eingefärbt. Dadurch ist jedes Granulatkorn über den gesamten Querschnitt gefärbt. Bei zweilagigen Terrassenplatten, Balkonplatten, Fitnessplatten und Fallschutzplatten bildet das EPDM-Granulat die farbige Nutzschicht. Darunter liegt eine elastische Trägerschicht aus PU-gebundenem ELT-Gummigranulat.
Bei einer kalibrierten Puzzleverzahnung wird jede Platte aus einem größeren Rohling exakt auf Maß geschnitten. Dieser Rohling reift vor dem Zuschnitt einige Tage. Ohne Fase bedeutet, dass die Kanten der Platte nicht abgeschrägt, sondern senkrecht sind. Die fertige Platte hat eine minimale Höhentoleranz.
Beim üblichen Pressverfahren erhält eine Gummiplatte dagegen eine abgeschrägte Kante. Dadurch zeichnet sich jede Fuge als dunkle Linie in der Fläche ab.
Durch die senkrechten Kanten und die minimale Höhentoleranz stoßen die Platten passgenau aneinander. Zwischen ihnen bleibt nur eine Haarfuge. In der verlegten Fläche ist sie erst bei genauem Hinsehen zu erkennen. Dadurch wirkt der Bodenbelag nahezu fugenlos.
Bei einem mehrlagigen Aufbau aus Gummiplatten lassen sich Tragfähigkeit, Dämpfung und Aufbauhöhe an die jeweilige Nutzung anpassen. Oben liegt eine Belagplatte der Baureihe XT. Sie bildet den sichtbaren Bodenbelag und bestimmt seine Abriebfestigkeit. Darunter liegen eine oder mehrere Funktionsplatten vom Typ XX. Beide Plattenarten bestehen aus PU gebundenem Gummigranulat.
Sowohl die Belagplatten der Baureihe XT als auch die Funktionsplatten vom Typ XX sind in unterschiedlichen Dicken und Dichten erhältlich. Durch die Auswahl und Kombination beider Plattenarten lassen sich Aufbauhöhe, Tragfähigkeit und Dämpfung des Bodenaufbaus an den jeweiligen Einsatz anpassen. Deshalb können Aufbauten gleicher Höhe unterschiedlich stark dämpfen.
Ein auf Stoßdämpfung abgestimmter Aufbau kann auf Spielplätzen eine höhere kritische Fallhöhe erreichen. Beim Training mit Gewichten nimmt er einen Teil der Aufprallenergie auf. In Innenräumen verbessert er die Trittschalldämmung und mindert die Übertragung von Körperschall. Unter Maschinen und Anlagen sowie in schwingungsempfindlichen Bereichen verbessert er die Schwingungsdämpfung.
Gummiplatten aus PU gebundenem Gummigranulat für den Außenbereich sind frostbeständig und lassen sich den Winter über nutzen. Ihre offenporige Struktur nimmt Niederschlag auf und gibt ihn nach unten ab. Wasser, das in den Poren zurückbleibt, findet beim Gefrieren Raum zum Ausweichen, und Gummikörner wie Polyurethanbindung bleiben auch bei Minusgraden elastisch.
Frostsicher aufgebaut sein muss auch der Untergrund. Auf gebundenen Tragschichten läuft das Wasser unter und zwischen den Platten dem Gefälle folgend zur Entwässerung, auf Splitt oder Schotter versickert es senkrecht durch den Aufbau. Staut es sich darunter, kann ein frostempfindlicher Untergrund sich heben und nach dem Auftauen wieder setzen. Die Platten bleiben davon unberührt, die Fläche wird aber unebener.
Für den Winterdienst genügt ein Schneeschieber mit glatter Kante, der nicht an den Plattenrändern ansetzt. Streusalz in üblicher Menge schadet dem Gummigranulat nicht.
Die Wasserdurchlässigkeit von Gummiplatten kann von nahezu null bis über 1.100 Liter pro Quadratmeter und Stunde reichen. Wie wasserdurchlässig eine Gummiplatte ist, hängt von der Fraktion des verwendeten Gummigranulats und vom Pressdruck bei der Herstellung ab. Die Gummiplatten bestehen aus PU gebundenem Gummigranulat und sind offenporig aufgebaut. Wasser läuft nicht durch das Gummi selbst, sondern durch die Hohlräume zwischen den verklebten Körnern. Je dichter das Korngefüge gepresst ist, desto weniger Wasser lässt eine Gummiplatte durch.
Bei geringem Pressdruck liegen die unregelmäßig geformten Körner locker nebeneinander. Zwischen ihnen bleiben zusammenhängende Poren und feine Kanäle offen. Wasser durchströmt eine solche Gummiplatte senkrecht nach unten. Ein akkreditiertes Institut hat nach DIN EN 12616 auch nach vier Wochen Bewitterung mehr als 1.100 Liter pro Quadratmeter und Stunde gemessen. Mit hohem Pressdruck gefertigte Gummiplatten haben dagegen ein nahezu lückenloses Korngefüge und lassen kaum noch Wasser durch. Der jeweilige Wert steht als Vergleichswert in der Produktbeschreibung.
Eine frisch verlegte Fläche nimmt Wasser in den ersten Tagen langsamer auf, als der Messwert erwarten lässt. Die Kornoberflächen sind zunächst schlecht benetzbar. Das lässt sich mit einer neuen Regenjacke vergleichen. Nach einigen Tagen Nutzung erreicht der Bodenbelag seine volle Wasserdurchlässigkeit. Ein Abschrubben mit etwas Spülmittel beschleunigt diesen Vorgang.
Der Prüfbericht lässt sich bei Baubehörden als Nachweis der Wasserdurchlässigkeit einreichen. Wie eine Fläche eingestuft wird, hängt jedoch vom gesamten Aufbau ab. Nur wenn auch die Tragschicht unter den Gummiplatten Wasser aufnimmt, versickert der Niederschlag durch den Bodenbelag in den Boden.
Ein elastischer Bodenbelag aus PU-gebundenem Gummigranulat mindert Trittschall und den dadurch angeregten Körperschall, indem er Stöße aufnimmt und deren Übertragung auf den Untergrund verringert.
Trittschall entsteht, wenn Gehen, Springen, Möbelrücken oder das Absetzen von Gewichten einen Boden oder eine Geschossdecke in Schwingung versetzt. Diese Schwingungen breiten sich als Körperschall durch feste Gebäudeteile aus und werden in anderen Räumen teilweise als Luftschall hörbar. Auch Maschinen und fest mit dem Gebäude verbundene Anlagen können Körperschall verursachen. Da Körperschall andere Ursachen und Übertragungswege haben kann, lässt er sich nicht allein durch einen Bodenbelag mindern.
Ein Bodenbelag aus Gummigranulat gibt unter Belastung elastisch nach. Dadurch wird der Untergrund weniger abrupt belastet und die Kraftspitze fällt geringer aus. Die innere Dämpfung des Bodenbelags schwächt die verbleibenden Schwingungen zusätzlich. Solche Schallschutzplatten verringern somit die Anregung des Untergrunds durch Schritte, Sprünge und aufprallende Objekte.
Bei höheren Anforderungen können mehrlagige Bodensysteme mit unterschiedlich elastischen Funktionslagen die Stoßübertragung weiter verringern. Ihre Wirksamkeit hängt von den Eigenschaften der einzelnen Lagen, der auftretenden Belastung sowie der vorhandenen Boden- oder Deckenkonstruktion ab.
Als Bodenbelag für einen Bolzplatz oder einen Fußballplatz im Garten eignen sich Ballspielplatten aus PU gebundenem Gummigranulat. Sie sind auf eine definierte Elastizität und einen gleichmäßigen Ballabprall ausgelegt, bleiben auch bei Nässe rutschhemmend und lassen Regenwasser durch die Fläche ablaufen. Über ihre Puzzleverbindung greifen die Platten ineinander und bilden eine zusammenhängende Spielfläche.
Ballspielplatten gibt es in zwei Bauarten, die sich vor allem in Maßhaltigkeit und Optik unterscheiden. Die einen kommen fertig aus der Form und haben am Rand eine Fase und eine etwas größere Maßtoleranz, wodurch ein sichtbares Fugenbild entsteht. Die anderen sind kalibriert und ohne Fase gefertigt und fügen sich zu einer nahezu fugenlosen Fläche zusammen. Im Material unterscheiden sich beide kaum, wohl aber in der Oberfläche, denn neben Platten aus reinem ELT-Gummigranulat gibt es solche mit einer farbstabilen EPDM-Nutzschicht. Welche Bauart gewählt wird, ist damit vor allem eine Frage der gewünschten Optik.
Vor dem Einbau von Gummiplatten im Außenbereich muss sichergestellt sein, dass der Untergrund tragfähig und entwässernd aufgebaut ist. Die Gummiplatten sind wasserdurchlässig. Das durch die Platten laufende Regenwasser muss deshalb im Untergrund versickern oder über ein Gefälle abgeleitet werden.
In Mitteleuropa liegt die geeignete Verlegetemperatur zwischen 5 und 17 °C. Direkte Sonneneinstrahlung ist zu vermeiden, damit sich die Platten nicht unterschiedlich stark erwärmen. Während der gesamten Verlegung sollten alle Platten eine gleichmäßige Temperatur aufweisen.
Regen während der Verlegung schadet den Platten nicht. Durchnässte Platten müssen vor dem Einbau jedoch vollständig trocknen. Zusätzlich sind die allgemeinen Verlegehinweise und die Vorgaben für das jeweilige Produkt und Verlegesystem zu beachten.
Auf neuen Gummiplatten können Rückstände von Trennmitteln aus der Herstellung haften. Sie sind unbedenklich und werden durch die Bewitterung abgewaschen. Bei Bedarf lassen sie sich mit Wasser und einer Bürste oder mit einem Hochdruckreiniger entfernen.
Auch der typische Gummigeruch neuer Platten ist unbedenklich und nimmt im Freien nach kurzer Zeit deutlich ab.
Gummiplatten werden direkt und lose auf Beton, Estrich, Asphalt oder Fliesen verlegt. Ein zusätzlicher Unterbau ist nicht erforderlich.
Vor der Verlegung muss der Untergrund tragfähig, sauber und ausreichend eben sein. Lose Bestandteile, Öl und andere Verunreinigungen werden entfernt. Größere Unebenheiten, Dellen und Höhenversätze müssen ausgeglichen werden, damit die Platten stabil liegen und keine störenden Kanten entstehen.
Ausgangspunkt und Verlegerichtung richten sich nach der Form der Fläche und dem gewünschten Verlegebild. In vielen Fällen ist es sinnvoll, in der Mitte zu beginnen, damit das Muster gleichmäßig ausgerichtet werden kann und an gegenüberliegenden Rändern ähnliche Zuschnitte entstehen. Bei anderen Flächen bietet sich eine gerade Begrenzung als Ausgangspunkt an.
Die Platten werden entsprechend der gewählten Verlegestrategie ausgelegt und stabil miteinander verbunden. Je nach Produkt geschieht dies durch eine Puzzleverbindung, eine Schwalbenschwanzverbindung oder separate Steckverbinder. Randstücke werden eingemessen, passend zugeschnitten und anschließend eingesetzt. Eine Verklebung ist in der Regel nicht erforderlich. Kleine Zuschnitte, Treppenstufen und Kleinstflächen können jedoch eine Verklebung erfordern.
Handelsübliche dauerelastische Markierungsfarben für synthetische Sportbeläge eignen sich auch für Gummiplatten aus PU gebundenem Gummigranulat. Dauerelastische Parkplatzmarkierungsfarben können ebenfalls verwendet werden.
Damit die Linien auf offenporigen Oberflächen mancher Gummigranulatplatten nicht ausfransen, sind besonders sorgfältiges und sauberes Arbeiten sowie exaktes Abkleben nötig.
Vor dem Aufbringen empfiehlt sich ein Test an Plattenresten, um zunächst Erfahrungen zu sammeln. Alternativ kommt eine Fachfirma für Spielfeldmarkierungen infrage.
Gummiplatten im Außenbereich sollten regelmäßig von Laub, Erde und Sand befreit werden. Loser Schmutz lässt sich mit einem Gummibesen kehren oder mit dem Wasserschlauch absprühen. Staub und Pollen werden durch Regen weitgehend von selbst durch die wasserdurchlässigen Platten gespült. Durch regelmäßige Pflege verringert sich der Aufwand für die Grundreinigung.
Für eine gründliche Reinigung im Freien eignet sich ein Hochdruckreiniger. Der Wasserstrahl löst Verschmutzungen aus der strukturierten Oberfläche und entfernt auch hartnäckige Rückstände wie beispielsweise Hundekot oder Essensreste.
Reicht klares Wasser nicht aus, können ein für Gummi geeigneter Neutralreiniger oder ein mild saurer Reiniger verwendet werden. Ein spezieller Gummireiniger ist nicht erforderlich. Sehr gut geeignet ist der biologisch abbaubare Sonett WC-Reiniger Minze mit einem pH-Wert von etwa 5 bis 6. Er wird unverdünnt oder gering verdünnt gleichmäßig aufgetragen. Nach einer Einwirkzeit von 10 bis 15 Minuten wird er mit einer Bürste eingearbeitet. Anschließend spült man die Fläche gründlich mit klarem Wasser ab.
Beim Bürsten sollte nur mäßiger Druck ausgeübt werden, damit sich keine Granulatkörner aus dem Verbund lösen. Stark alkalische Reiniger, Scheuermittel und lösemittelhaltige Reinigungsmittel sind ungeeignet, da sie die Oberfläche der Gummiplatten angreifen können.
